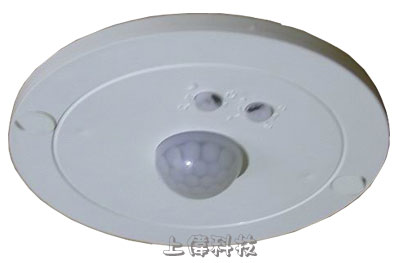

RS-701
吸頂/嵌入兩用
室內型紅外線感應器
(AC輸入/接點輸出)
產品特性
採用進口專業型感應元件(PIR)
高感度、安裝方便
體積小、負載大、壽命長
SMD零件穩定度特佳
附感應動作指示燈
延遲通電時間可調
明/暗工作時機，可依使用者設定
功能特點
適用於公共走道,逃生樓梯間,屋內走廊,以及閣樓等處
單一感應區域，接點輸出控制
照明延遲時間長短(TIME): 5秒 ~15分
日夜(LITE): 可選擇24小時感應或只有晚上感應
開關”ON”時燈具保持常亮，”AUTO”時紅外線感應
電源：AC100V ~ 240V
感應範圍：正面8-10 公尺, 左右各4公尺 ,前後各3公尺
感應器正常使用可起動80000~100000次,若人次過多時,測試OK後,請調長延遲時間,如公共走道約1.5~3分鐘…
RS系列安裝方法:
接點輸出式：純接點動作，無電源輸出，可與控制SW(壁上開關)並聯使用，可達自動/手動方式
步驟一：將電源關閉，以免觸電
步驟二：如同開/關(SWITCH ON/OFF)方式接線
步驟三：先將藍線及黃線接至SW兩側[不分極性]
步驟四：再將白線接至電源端[不分極性]
步驟五：開啟電源
步驟六：調整所需的延遲時間及選擇白天/夜晚感應即可
註：
1、RS系列可應用於需要手動/自動控制功能的地點，安裝完畢後：SW/ON時即手動(常亮)：SW/OFF時即自動感應開關(由控制器自動控制)
2、N.C(NORMAL CLOSE)為常閉接點(B接點)，N.O(NORMAL OPEN)為常開接點(A接點)，COM(COMMUNION JOINT)為共同點。上述三點為繼電器輸出接點，均無電源輸出，開放與使用者應用
裝設紅外線感應器RP/RS系列產品環境注意事項:
1. RP電源式:四線式負載端(黑線)及電源端(白線)不分正負極性
2.RS接點式:先將藍線及黃線接至開關(SW)上下兩側不分極性.再將白線接至電源端不分正負極性
3. 採AC/DC12V,24V用途時請注意線上有紅色套管為正極
4.感應器不可近距離面對點熱中的燈具
5.若感應器連接日光燈時,建議將日光燈的起動器更換為電子式(瞬間起動)
6.請注意規格標示最大負載如：
電阻式負載如:電燈、電熱器可實足瓦特數
電感式負載如:馬達日光燈只有電阻式負載的60%
7.貓狗等哺乳類動物亦可接受感應此時請自行調整感應角度
RS-701 規格
輸入電壓：AC100V ~ 230V
輸出電壓：乾接點
負載：5A
感應角度：145°
感應距離：8 ~ 10M
自動感度調整：有
延遲通電時間：5秒~15分鐘
溫機時間：50秒
外觀尺寸：100×31(mm)
產地：台灣製
型錄請參考上偉通信資訊服務網 http://www.sunwe.com.tw：新品保固一年，滿3000元以上免運費專業的工程安裝及精確維修以＂合法、專業＂服務優質客戶，請來電02-22267567上偉科技服務中心洽詢
-
